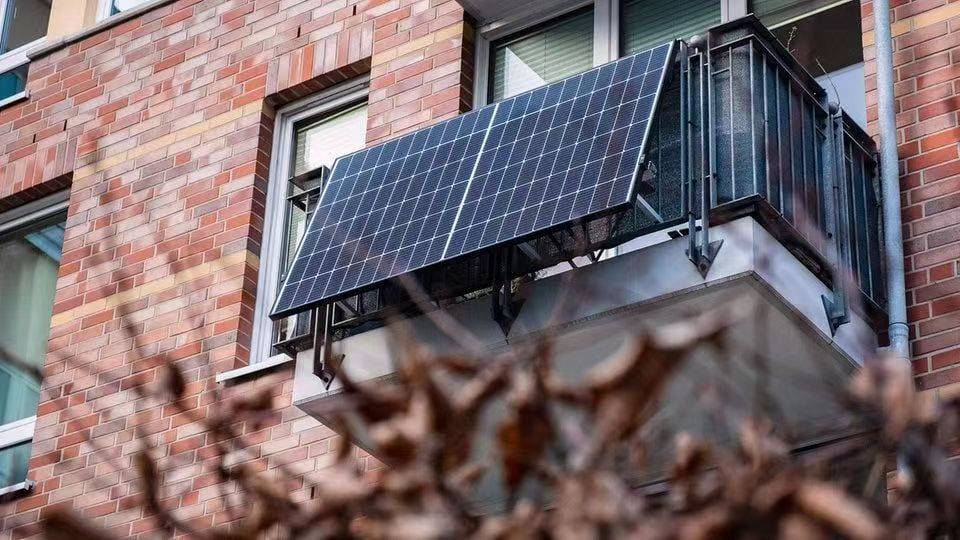

Die Erdungsanlagenprüfung von Balkon-Solarkraftwerken ist ein wichtiger Teil der Sicherstellung des sicheren Betriebs des Systems, der umfassende Tests von mehreren Aspekten wie Erdungswiderstand, Verbindungssicherheit und Blitzschutzeinrichtungen erfordert. Im Folgenden sind die spezifischen Inspektionsinhalte und -methoden aufgeführt:
Erstens Erdungswiderstandserkennung
Prüfnormen
Der Erdungswiderstandswert sollte ≤ 4 Ω betragen (spezifische Anforderungen müssen mit dem lokalen Stromnetz übereinstimmen).
Verwenden Sie zur Messung einen Masseverständigkeitsprüfer (z. B. manuell oder digital).
Prüfmethode
Geradeausführung: Fahren Sie die Testelektrode entlang der Strahlungsrichtung der Erdungselektrode in einem festgelegten Abstand (wie etwa 20 Meter, 40 Meter) in den Boden, messen Sie die Potentialdifferenz und berechnen Sie den Widerstand.
Vier-Draht-Methode: höhere Genauigkeit, geeignet für Messungen mit niedrigem Widerstand, eliminiert den Einfluss des Messkabelwiderstands.
Ausnahmebehandlung
Wenn der Widerstand den Standard überschreitet, ist es notwendig, das Material, die Länge und die Grabtiefe der Erdungselektrode zu überprüfen oder wenn die Leitfähigkeit aufgrund von trockenem Boden abnimmt, und wenn erforderlich ein Widerstandsminderungsmittel hinzuzufügen.
Zweitens, überprüfen Sie die Zuverlässigkeit der Verbindung
VISUELLE INSPEKTION
Überprüfen Sie, ob die Erdungselektrode, die Erdungsschiene und die Drahtverbindungspunkte lose, oxidiert oder korrodiert sind.
Die äußere Hülle des Drahtes sollte unbeschädigt sein, um die Kontinuität der Stromleitung sicherzustellen.
Kontinuitätsprüfung
Verwenden Sie ein Multimeter, um den Widerstand zwischen der Erdungselektrode und der Sammelschiene sowie zwischen der Sammelschiene und dem Gerät zu messen.
Wenn der Widerstand zu hoch ist, zeigt er einen schlechten Kontakt oder einen offenen Stromkreis an.
Gleichpotentialbindung
Stellen Sie sicher, dass alle Metallgehäuse der Geräte durch spezielle Erdungskabel zuverlässig geerdet sind und verwenden Sie einen gemeinsamen Erdungskörper mit dem Gebäudeerdungssystem.
Drittens Inspektion von Blitzschutzeinrichtungen
Externer Blitzschutz
Überprüfen Sie, ob Blitzableiter, Blitzstreifen und Ableiter korrodiert, gebrochen oder mechanisch beschädigt sind.
Testen Sie den Erdungswiderstandswert der Erdungsvorrichtung, um die Wirksamkeit des Blitzschutzsystems sicherzustellen.
Interne Blitzschutzvorrichtung
Überprüfen Sie die elektrische Kontinuität potenzieller Verbindungen wie Metallgehäuse und Racks.
Erkennen Sie den Betriebszustand von Überspannungsschutzeinrichtungen (SPDs), einschließlich schlechten Kontakt, Leckstrom, Heizung usw.
Wartung während der Gewittersaison
Führen Sie umfassende Inspektionen vor der Gewittersaison durch, führen Sie tägliche Wartungsarbeiten nach Blitzeinschlägen durch, erfassen Sie die Anzahl der Blitzereignisse und analysieren Sie deren Häufigkeit.
Viertens, Prüfung von Materialien und Prozessen des Erdungssystems
Materialprüfung
Das Material der Erdungselektrode muss die Konstruktionsanforderungen erfüllen (wie verzinkter Stahl, kupferbeschichteter Stahl), und die Länge und Eindringtiefe müssen den Normen entsprechen.
Die Erdungsschiene und der Leiter sollten aus korrosionsbeständigen Materialien mit einer Querschnittsfläche bestehen, die den aktuellen Traganforderungen entspricht.
Prozesskontrolle
Die Verbindungsstellen müssen fest geschweißt oder gecrimpt und mit Korrosionsschutzmaterialien beschichtet werden.
Das Verlegen von Drähten sollte mechanische Schäden vermeiden, und der Radius am Drehpunkt sollte ≥ 6-mal des Durchmessers des Rohres sein.
Fifth, Testprotokolle und Berichte
Inhalt aufzeichnen
Einschließlich Prüfdatum, Ausrüstungsstatus, Erdungswiderstandswert, Leitfähigkeitsprüfergebnisse, Isolationswiderstandswert (falls vorhanden) usw.
Erstellung des Berichts
Erstellen Sie einen Bericht basierend auf den Testdaten, analysieren Sie die Leistung des Erdungssystems und schlagen Sie Verbesserungsvorschläge vor.
Nachverfolgung der Berichtigung
Beheben Sie ungewöhnliche Probleme und testen Sie erneut, um sicherzustellen, dass das Erdungssystem Sicherheitsstandards erfüllt.
Sechste, Sicherheits- und Compliance-Inspektion
Sicherheitsvorschriften
Überprüfen Sie, ob das Erdungssystem den lokalen elektrischen Sicherheitsstandards und gesetzlichen Anforderungen entspricht.
Einhaltung
Stellen Sie sicher, dass das Erdungssystem gemeinsam mit dem Gebäudeerdungssystem geerdet ist, um potenzielle Unterschiede durch unabhängige Erdung zu vermeiden.
Identifizierungsprüfung
Die Erdungsidentifikation sollte klar und vollständig sein, um in Zukunft eine einfache Wartung und Fehlerbehebung zu ermöglichen.
Seventh, Anforderungen an Werkzeuge und Personal
Prüfwerkzeuge
Erdungswiderstandsprüfer, Multimeter, Isolationswiderstandsmesser, Infrarot-Wärmebildkamera (optional).
Qualifikationen des Personals
Die Prüfarbeiten sollten von Fachleuten durchgeführt werden, um einen standardisierten und sicheren Betrieb zu gewährleisten.
Achte, Fallreferenz
Fall 1: Ein Benutzer erlitt bei Blitzeinschlägen durch übermäßigen Erdungswiderstand (6 Ω) Geräteschäden. Nach der Nachbesserung sank der Erdungswiderstand auf 2,5 Ω und das System kehrte auf den Normalzustand zurück.
Fall 2: Ein Balkonkraftwerk hatte einen schlechten Kontakt durch lose Erdungskabel, was zu Spannungsschwankungen führte. Nach der Reparatur funktionierte das System stabil.
Durch die obige Inspektion kann die Wirksamkeit und Sicherheit des Erdungssystems des Balkonsolakraftwerks sichergestellt werden, wodurch Verletzungen durch elektrischen Schlag und Geräteschäden des Personals vermieden werden und der stabile Betrieb des Photovoltaikkraftwerks aufrechterhalten wird. Es wird empfohlen, regelmäßige (z.B. vierteljährliche) Erdungssystemtests durchzuführen und die Testergebnisse zur vergleichenden Analyse aufzuzeichnen.
